MOBILE STRETCHMASCHINE
MOTION
Für die Freiheit überall verpacken zu können mit maximalen technischen Möglichkeiten
Einsatzmerkmale
- Mobile, batteriebetriebene Lösung
- Palettenladungen mit hohem Gewicht
- Palettenladungen mit praktisch unbegrenzten Seitenlängen
- Instabile Palettenladungen
- Selbstständige Bewegung um das Packgut
- Wenig Platzbedarf bei beengten Räumlichkeiten / Palettenstellplätzen
- Wechselnde Wicklungen aufgrund unterschiedlicher Packgutanforderungen
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Modellvarianten Stretchsystem
10 MB
Mechanische Bremsung der Führungsrolle
20 EB
Elektromagnetische Bremsung der Führungsrolle über Bedientafel
100 MPS 1
Motorische Vorreckung (ein Motor) mit festem Prozentwert (stand. 200%, variabel durch Austausch von beiliegenden Zahnrädern 150%, 250%)
100 MPS 2
Motorische Vorreckung (zwei Motoren) über Bedientafel stufenlos einstellbar (120 – 400%)
Beschreibung
- Die auf der Bedientafel einstellbare Steigungsgeschwindigkeit des Folienschlittens ermöglicht die Variation der Folienüberlappung
- Fotozelle zur Erkennung der Palettenhöhe und Steuerung des Stretchvorgangs
- Stretchen einer kompl. Palette (Standard) in weniger als 1 Minute möglich
- Nur 1.100 mm Platzbedarf neben der zu verpackenden Palette
- Schnelleinfädelsystem (nur bei 100 MPS)
| Einstellbare Parameter an der Bedientafel | Motion |
|---|---|
| Bedientafel |  |
| Programme anwenderspezifisch gestaltbar | 99 |
| Spiralwicklung (nur aufwärts oder nur abwärts) | ✓ |
| Kreuzwicklung (auf- und abwärts) | ✓ |
| Deckblattauflage (regendicht) | ✓ |
| Stretchen ohne Fotozellenfunktion (vorgegebene Höhe) | ✓ |
| Auf- und Abstiegsgeschwindigkeit des Folienschlittens | ✓ |
| Anzahl der Fuß- und Kopf-Wicklungen | ✓ |
| Geschwindigkeit des Roboters | ✓ |
| Anlegespannung getrennt einstellbar | unten / rauf / oben / runter |
| Vorreckung getrennt einstellbar (nur bei 100 MPS 2) | unten / rauf / oben / runter |
| Folienüberlappung am Kopf der Palette | ✓ |
| Identische Start und Stopp-Position | ✓ |
| Gewichtsermittlung der verbrauchten Folie (nur bei 100 MPS 2) | ✓ |
| Folienschnitt (optional; nicht verfügbar bei 10 MB) | ✓ |
| Stufenweiser Aufstieg des Folienschlittens nach jeder Umrundung | ✓ |
| Kantenschutz-Anlegeoption | ✓ |
| Tastensperre | ✓ |
| Verstärkungswicklungen in individueller Höhe | ✓ |
| WIFI-Netzwerkanbindung | optional |
| Folienanlage-Komfort-Funktion (Schlitten fährt am Ende auf eine angenehme Höhe zum Abtrennen / Neuanlegen) | ✓ |
| Start und Stopp in festgelegten Höhen | ✓ |
| Programmsperre | ✓ |
Schutzeinrichtungen
- Frontschürze (stoppt beim Auftreffen auf einen Widerstand)
- Notaus-Schalter an der Bedientafel
- Akustisches Signal beim Start und Stopp
- Warnblinkleuchte
Technische Daten
- Max. Umrundungsgeschwindigkeit: 93 m/min
- Batterieausstattung: 2 Standard Gel-Batterien 12 V-110 Ah
- Batteriekapazität: 150 / 180 Pal. (abhängig von Palettenformat + Umwicklungsanzahl), Ladezyklus 8-10 Std.
- Palettenabmessung: min. 500 x 500 mm, max. unbegrenzt
- Max. Wickelhöhe: 2.200 mm (optional: 2.400 mm, 2.700 mm, 3.000 mm, 3.500 mm)
- Min. Wickelhöhe: 500 mm
- Drehkreisradius: 1.100 mm
- Elektr. Anschluss für Batterieladegerät: 230 V, 50 Hz
- Ladegerät: Hochfrequenzladegerät in der Maschine
- Maschinengewicht: ca. 400 kg
Arbeitsablauf

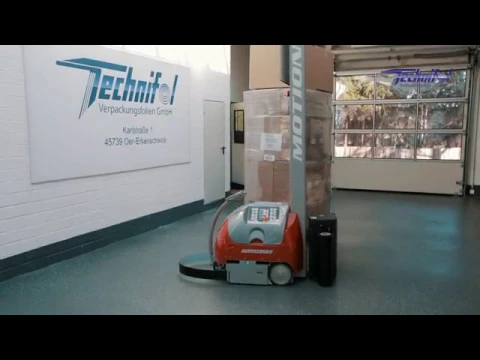

Zunächst wird der Stretchroboter neben der Palette positioniert. Die Stretchfolie wird manuell an der Palette befestigt und der Stretchvorgang gestartet. Der Stretchroboter fährt daraufhin selbstständig um die Palette und stretcht sie ein. Nach Beendigung der Wicklung muss die Folie nur noch durchtrennt werden.
Folie
- Folientype: Maschinenstretchfolien
- Rollendurchmesser: max. 250 mm
- Rollenhöhe: 500 mm
- Rollengewicht: ~20 kg
Sonderausstattung und Zubehör

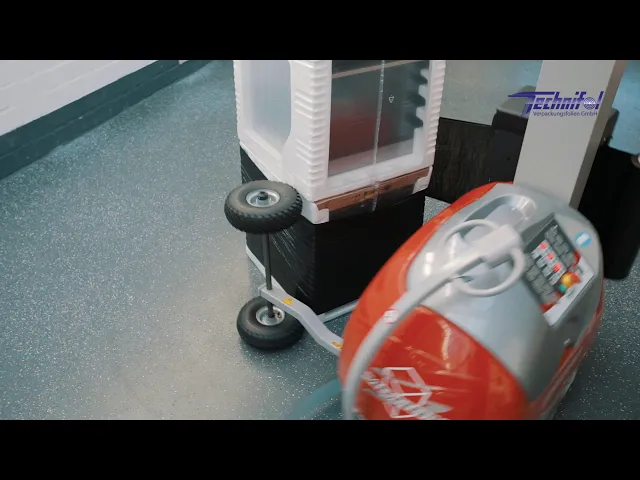

- Tastarm mit Doppelrad (unterschiedliche Größen) auf symmetrischer oder asymmetrischer Achse
- Größeres Fühlerrad (Ø 390 mm, Ø 650 mm)
- Automatischer Folienschnitt (nicht bei 10 MB)
- 2 Standard Gel-Batterien 12 V, 110 AH (Extrabatterien)
- Traktionsbatterie 110 Ah, 24 V (statt 2 Standard Gel-Batterien)
- Lithium ION Batterie (Ladevorgang komplett ca. 1 Stunde)
- Externes Batterieladegerät (zum Laden einer Zusatzbatterie)
- Automatisches Auffüllen der Traktionsbatterie 24 V
- Abdruckvermeidendes Vorder- und Hinterrad
- Führungsrolle für Netzfolie
- Fotozelle für Schwarzerkennung
- Halterung für Folien mit Ø 50 mm Kern
- Wifi-Netzwerkanbindung (optional)
